谈谈电火花高速穿孔机的加工注意事项

2020-05-11 13:42:41

次

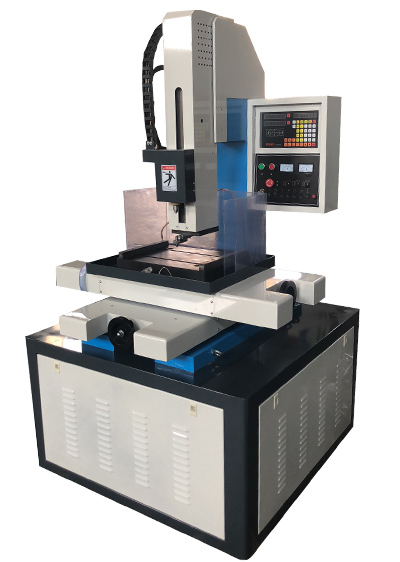

电火花高速穿孔机采用智能放电，能量控制技术；数字采样，伺服跟踪技术；根据不同孔径大小、不同材质工件而采用不同的放电参数；精密的导向眼膜、电极管及冷却系统。

电火花线切割,

电火花高速穿孔机的加工注意事项：

1.当采用混合法加工凹模时，其电极与凹模在连接之前，应先进行预加工，外形放1-2mm余量；然后用焊锡、粘结剂或螺钉把它们紧固连接；连接后一般采用成型磨削加工。为避免磨削误差，保证电加工后凸、凹配合均匀，电极与凸模的连接面选择在凸模的刃口端。

2.凹模若有凸角时，其电极相对应的内角，在电加工前先要用锯条或扁锉，在腐蚀高度以内加上一条凹槽，以免粗加工时夹角放电集中，蚀除量过多，使粗加工修不到，产生凹模“塌角”，造成工件报废。

电火花高速穿孔机

3.大小电极组装在一起穿孔工作时，由于小电极的垂直精度不易保证，加工时又容易引起侧向振动，再加上二次放电等因素，使小电极的加工间隙比大电极的加工间隙要大些。为了防止两者间隙相差过大而影响尺寸精度误差，一般在这种情况时，可将小电极尺寸适当缩小一些，这点在编排工艺及设计电极时，应预先考虑好。

4.电火花高速穿孔机加工中要尽量设法避免“放炮”。电火花加工时，会产生各种气体，如不及时排出，将集聚在电极下端或油杯内部。当气体积累较多并被电火花引燃时，就会像“放炮”一样冲破阻力排出。这时若工作或电极装夹不牢，就会产生错动，影响加工精度。因此，有些较大电极若要减轻重量钻孔时，应使平的端面朝下，以减少存储气体的空间。另外，还可在油杯侧面开小孔，或采用周期抬刀排气来防止产生“放炮”。
