浅谈中走丝线切割机的多次切割变形问题

2020-05-22 09:00:14

次

浅谈中走丝线切割机的多次切割变形问题

中走丝线切割凸模在模具中起着非常重要的作用。其设计形状、尺寸精度和材料硬度直接影响模具的冲压质量。冲压件的数量、使用寿命和精度。在实际生产加工中，由于毛坯内部残余应力变形和放电引起的热应力变形，

因此，螺纹孔应先加工后封闭切割，尽可能避免因明切造成的变形。如果受到毛坯尺寸的限制而无法进行闭式切割，对于方坯，编程时应注意选择切割路线（或切割方向）。

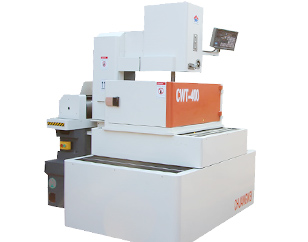

中走丝线切割机

切割路径应有助于确保加工过程中工件始终与夹具（夹持支架）保持在同一坐标系，避免应力和变形的影响。

夹具固定在左端，从葫芦冲头的左侧沿逆时针方向切割。整个毛坯按切割路线分为两部分。由于坯料左右两侧连接的材料越来越小，坯料的右侧逐渐从夹具上分离出来，不能与内部残余应力变形，工件发生变化。形状。如果沿顺时针方向切割，工件保持在坯件的左侧，靠近夹紧部分，大部分切削过程保持工件和夹具处于同一坐标。

该系统具有较好的刚度，避免了应力和变形。一般情况下，合理的切削路径应安排在总切削中工件与夹紧件分离的切削段在切削

过程结束时，暂停点（支撑部分）靠近坯料的夹紧端。
