怎么样选择中走丝的磨具

2020-08-17 10:50:13

次

（1）中走丝选用合适模具资料

电火花线切开(线切开中走丝)加工一般是在坯料淬硬后进行的，如采用了T8A、T10A等碳素工具钢，由于难以淬透，淬硬层较浅，经使用修磨后可能将淬硬层磨掉而硬度明显下降。为了提高线切开模具的使用寿命和加工精度，应选用淬透性杰出的合金工具钢或硬质合金来制造，这些资料从表层到中心的硬度没有明显的下降。

（2）提高机械传动精度

机械传动精度对加工精度影响很大，工作台的位移精度和电极丝的运动精度都直接影响加工精度。由于工作台的移动由多个传动副带动，如齿轮副、丝杠螺母副等，它们的传动精度直接影响加工精度。电极丝的运动精度要受导轮的回转精度、导轮的不均匀磨损、电极丝的松弛等的影响也较大。由此可见，机械传动精度不高对加工质量有较大影响。

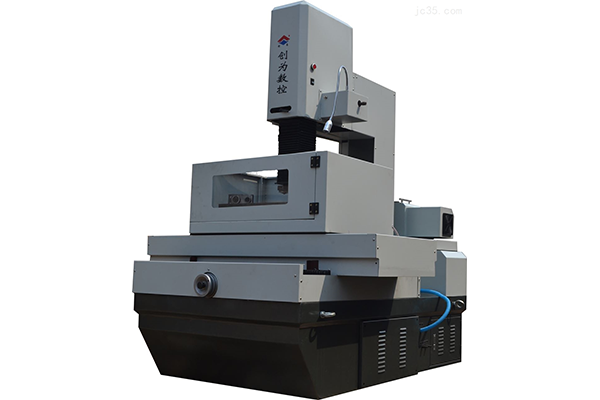

中走丝数控机床

（3）中走丝削减剩余应力

在用电火花线切开(线切开中走丝)加工时，会切开掉大块金属，会使资料的内部剩余应力的相对平衡状态受到破坏，应力将从头分布。资猜中的剩余应力有时比机床精度等要素对加工精度的影响还严峻，可使变形达到宏观可见的程度，甚至在切开(线切开中走丝)过程中资料都会决裂。为了减小剩余应力引起的变形，应采纳相应办法，如应正确挑选热处理规范；工件轮廓应离坯料边缘8-100mm;在线切开前，可进行时效处理；在淬火前进行预加工，去除大部分余量；进行线切开时，采用二次切开法，次粗切型孔，待应力达到新的平衡时再精切开型孔；挑选正确的切开顺序等。上述办法对削减资猜中的剩余应力大有好处。

（4）下降外表粗糙度

模具型腔的外表粗糙度凹凸，对塑件质量有较大影响，在切开加工时均应主意设法下降外表粗糙度。为此，应采纳相关办法，如电极丝张紧不够，应随时将之张紧；进给速度应调节适当，防止速度的动摇；机械传动空隙过大也易使电极丝晃动，使粗糙度加大，为此要及时调整各机械传动部分的松紧度；正确挑选电参数，防止单个脉冲过大。此外，中走丝电极丝的走丝速度过快或发生颤动，也会影响零件外表粗糙度。它们对质量提高都是不利。
