线切割机工件夹怎么安装怎么调整呢？今天来为大家简单介绍一下：

工件的调整

采用以上方式装夹工件，还必须配合找正法进行调整，方能使工件的定位基准面分别与机床的工作台面和工作台的进给方向x、y保持平行，以保证所切割的表面与基准面之间的相对位置精度。常用的找正方法有：

（1）用百分表找正

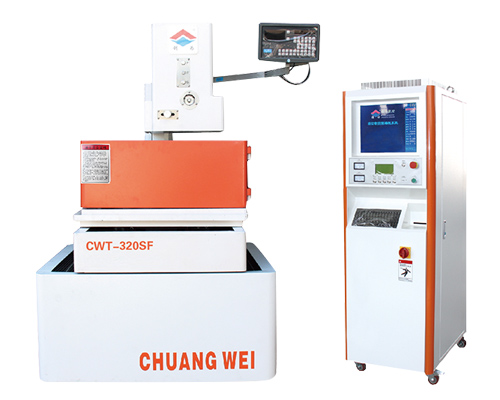

线切割机床

用磁力表架将百分表固定在丝架或其它位置上，百分表的测量头与工件基面接触，往复移动工作台，按百分表指示值调整工件的位置，直至百分表指针的偏摆范围达到所要求的数值。找正应在相互垂直的三个方向上进行。

（2）划线法找正

工件的切割图形与定位基准之间的相互位置精度要求不高时，可采用划线法归正。利用固定在丝架上的划针对准工件上划出的基准线，往复移动工作台，目测划针、基准间的偏离情况，将工件调整到正确位置。
