中走丝线切割加工原理

2021-04-21 10:09:36

次

它主要用于加工各种形状复杂和精密细小的工件, 例如模具的凸模、凹模。它是在电火花穿孔、成形加工的基础上发展起来的。它不仅使电火花加工的应用得到了发展，而且某些方面已取代了电火花穿孔、成形加工。线切割机床已占电火花机床的大半。

中走丝线切其工作原理: 绕在运丝筒上的电极丝沿运丝筒的回转方向以一定的速度移动，装在机床工作台上的工件由工作台按预定控制轨迹相对与电极丝做成型运动。脉冲电源的一极接工件，另一极接电极丝。在工件与电极丝之间总是保持一定的放电间隙且喷洒工作液，电极之间的火花放电蚀出一定的缝隙，连续不断的脉冲放电就切出了所需形状和尺寸的工件。技术在这里指出，“中走丝”电火花线切割机比快走丝电火花线切割虽加工质量有明显提高，但它仍然属于高速走丝电火花线切割机的范畴，切割精度和光洁度仍与低速走丝机存在较大差距，且精度和光洁度的保持性也需要进一步提高。“中走丝机”具有结构简单、造价低以及使用消耗少等特点，因此也有其生存的空间，执行的标准仍然是高速走丝机的相关标准，因此生产企业在对用户的宣传上要注意，一定要实事求是。

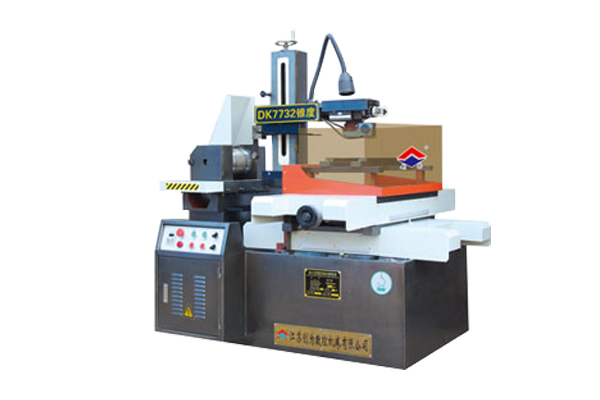

线切割机床

加工条件

中走丝线切割加工能正常运行，技术指出必须具备下列条件：

1. 钼丝与工件的被加工表面之间必须保持一定间隙，间隙的宽度由工作电压、加工量等加工条件而定。

2. 电火花线切割机床加工时，必须在有一定绝缘性能的液体介质中进行，如煤油、皂化油、去离子水等，要求较高绝缘性是为了利于产生脉冲性的火花放电，液体介质还有排除间隙内电蚀产物和冷却电极作用。钼丝和工件被加工表面之间保持一定间隙，如果间隙过大，极间电压不能击穿极间介质，则不能产生电火花放电；如果间隙过小，则容易形成短路连接，也不能产生电火花放电。

3. 必须采用脉冲电源，即火花放电必须是脉冲性、间歇性，图1中ti为脉冲宽度、to为脉冲间隔、tp为脉冲周期。在脉冲间隔内，使间隙介质消除电离，使下一个脉冲能在两极间击穿放电。
