高精密快走丝机床的加工原理

2022-11-16 02:10:25

次

高精密快走丝机床是电火花线切割的一种，也叫高速走丝电火花线切割机床（WEDM-HS），其电极丝（一般采用钼丝规格有：0.18mm、0.2mm、0.22mm、0.25mm）高速往复运动，钼丝速度为8～10m/s可调，钼丝可重复使用，加工速度快分中方便而得名（其精度为0.05~0.08mm），钼比反向时停顿使加工质量下降（如果速度与质量成正比、速度快质量下降（加工表面变粗糙），速度慢质量上升（加工表面变光亮），是我国生产和使用的主要机种，是我国独创的电火花线切割加工模式。

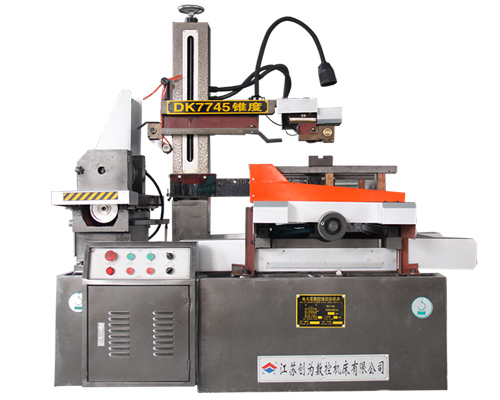

线切割机床

高精密快走丝机床是通过电极丝接脉冲电源的负极，工件接脉冲电源的正极，高频脉冲电源通电后，当工件与电极丝之间的距离小于放电距离时，脉冲电能使介质（工作液）电离击穿，形成放电通道，在电场力的作用下，大量的带负电荷的电子高速奔向正极，带正电荷的离子奔向负极，由于电离而产生的高温使工件表面熔化，甚至汽化，使金属随着电极丝的移动及工作液的冲击而被抛出，从而在工件表面形成凹坑。

在高温区中由于极性效应，高精密快走丝机床电极丝与工件分配的能量不一样，因而电极丝与工件的表面温度也不一样，并且由于电极丝的熔化温度要大大高于工件材料的熔化温度，同时电极丝又在高速离开高温区，因而在高温区中电极的蚀除量要大大小于工件的蚀除量，这就使得工件表面形成较大的凹坑。
